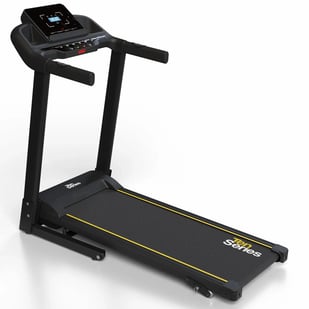

Trotadora Black A3: Armado y Primeros Pasos





Sección 1: Pasos de Ensamblaje

⚠️ Nota Importante: Se recomienda realizar el ensamblaje entre dos personas para mayor seguridad y comodidad, especialmente en el Paso 1.

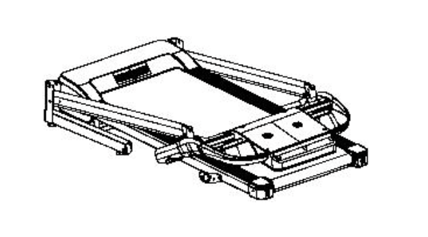

Paso 1: Preparación del Marco



1. Retire la cinta de correr de la caja (idealmente, entre dos personas).

2. Coloque el marco principal sobre el suelo en una posición plana y despejada.

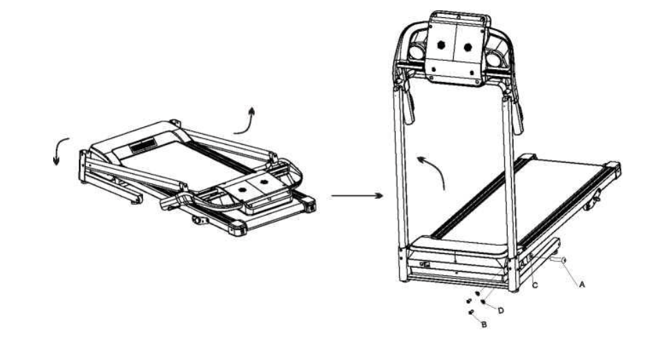

Paso 2: Instalación de las Columnas (Postes Verticales)

1. Posición: Coloque las Columnas Izquierda y Derecha (Postes) en posición vertical, alineándolas con los puntos de fijación de la base principal (ver imagen de referencia).

2. Fijación Inferior (Principal): Asegure la base de cada columna al marco principal utilizando:

   • Tornillos de cabeza larga A (8*45)

   • Arandelas Planas C

3. Fijación Superior (Secundaria): Refuerce la fijación de la base de cada columna con:

   • Tornillos de cabeza corta B (M8*16)

   • Arandelas Planas D

4. Repita el proceso en el lado opuesto.

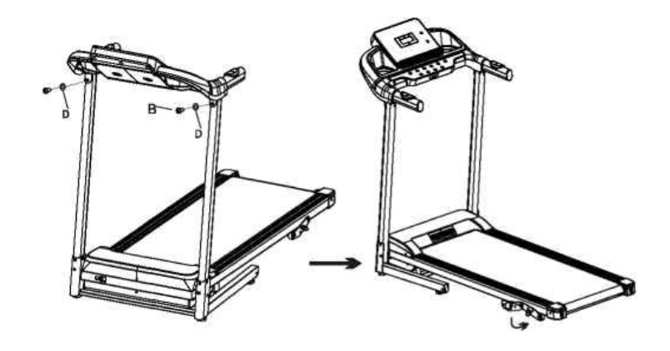

Paso 3: Montaje del Panel de Control (Reposabrazos)

1. Alineación: Doble o levante el Marco del Reposabrazos/Manillar (que contiene la consola) y alínelo con la parte superior de las Columnas Verticales instaladas en el Paso 2 (ver imagen de referencia).

2. Aseguramiento: Fije ambos lados (Izquierdo y Derecho) del reposabrazos a las columnas utilizando:

   • Tornillos B (M8*16)

   • Almohadillas Planas D

3. Ajustador de Plegado: Vuelva a asegurar el mecanismo del Ajustador de Tres Posiciones/Etapas (si aplica) siguiendo las instrucciones de advertencia del fabricante.



Paso 4: Consola y Ajuste Final



1. Instalación de la Rejilla/Soporte: Inserte el soporte de apoyo IP (rejilla/ranura para dispositivo) en la ranura de la cubierta del reposabrazos. Este soporte se utiliza para colocar su teléfono móvil o tablet y habilitar funciones IP (si el modelo las incluye) (ver imagen de referencia).

2. Ajuste Final: Utilice la llave proporcionada para asegurar y apretar firmemente todos los tornillos instalados en los pasos anteriores.



Sección 2: Uso Inicial y Funciones Especiales

Ajuste de Inclinación (Regulación de Tres Etapas)



• Este producto permite ajustar la inclinación de la plataforma de correr.

• Para cambiar la inclinación, modifique la posición del agujero en el regulador que se encuentra detrás del marco principal.



Puesta en Marcha

1. Conecte el cable de alimentación a un enchufe.

2. Encienda el interruptor principal de la máquina.

3. MUY IMPORTANTE: Coloque correctamente el Seguro de Bloqueo (Llave de Seguridad) en el punto designado de la consola antes de comenzar cualquier ejercicio.

4. Siga las instrucciones que aparecen en la consola para iniciar su rutina.



Sección 3: Plegado y Manejo (Almacenamiento)

Función de Plegado para Ahorrar Espacio

Esta máquina incorpora una función de plegado asistido por cilindro (hidráulico), ideal para ahorrar espacio al guardarla y para facilitar el manejo.

• Para Plegar (Subir la Plataforma):

  1. Levante la parte trasera de la plataforma de la máquina con ambas manos.

  2. Continúe levantando hasta que escuche un "clic" fuerte. Esto indica que el cilindro se ha bloqueado y la plataforma se mantendrá en posición vertical.

• Para Desplegar (Bajar la Plataforma):

  1. Utilice únicamente el pie para activar el interruptor o mecanismo de liberación del cilindro.

  2. La plataforma caerá lentamente y de forma controlada hasta el suelo. (⚠️ ADVERTENCIA: No intente acelerar o forzar el proceso, ya que la caída está controlada por el cilindro).

Manejo y Traslado de la Máquina

• Preparación: Asegúrese de que la máquina esté plegada y bloqueada correctamente (ver arriba).

• Traslado: Sostenga la parte trasera del marco de la máquina con ambas manos.

• Inclinación: Incline la máquina hasta un ángulo aproximado de 40 grados.

• Movilización: Mantenga las ruedas inferiores en contacto firme con el suelo. Ahora puede mover la máquina hacia adelante y hacia atrás fácilmente.
