Funcionamiento Trotadora Black A3

Esta sección detalla las instrucciones operativas de su equipo, incluyendo la descripción de la consola, las especificaciones técnicas, la selección de modos de entrenamiento (Manual, Cuenta Regresiva y Programas) y las funciones de seguridad.

consola-trotadora-black-a3zenit-consola-trotadora-black-a3

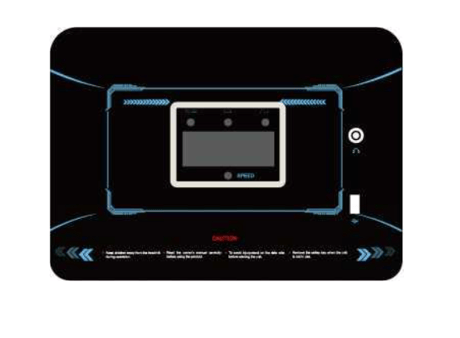

Uso y Funcionalidades de la Consola

Esta sección detalla las funciones de la consola de control (sin reloj electrónico de elevación).

1. Pantalla y Parámetros de Funcionamiento

Categoría Parámetros Visualizados Modos Incluidos
Parámetros de la Cinta Velocidad Manual, Cuenta Regresiva, Programa
Parámetros de Ejercicio Tiempo, Distancia, Calorías

1.1. Especificaciones de Parámetros

Parámetro Rango Mínimo Rango Máximo Notas
Velocidad 1.0 km/h 14.0 km/h
Tiempo de Ejercicio 5 minutos 45 minutos Aplicable en Modo Tiempo y Programas (P1 - P12)
Distancia 1.0 km 99.0 km Aplicable en Modo Distancia
Calorías 20 Kcal 990 Kcal Aplicable en Modo Calorías

1.2. Información de la Pantalla LED

La pantalla LED mostrará la siguiente información en tiempo real:

  • Velocidad (km/h)

  • Tiempo (minutos:segundos)

  • Distancia (km)

  • Calorías (Kcal)

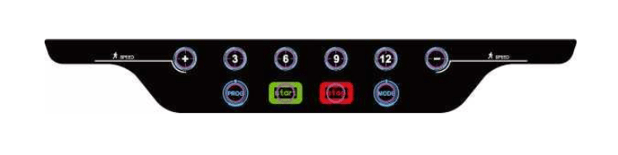

2. Descripción y Uso de Botones

Botón Función Principal Función Adicional (Configuración)
Inicio (Start) Enciende el motor y comienza el ejercicio.
Detener (Stop) Detiene el motor y finaliza la sesión.
Programa (Program) Permite seleccionar uno de los programas automáticos (P1-P12)
Modo (Mode) Permite seleccionar los modos de Cuenta Regresiva (Tiempo, Distancia, Calorías)
Velocidad + / - Ajusta la velocidad de la cinta durante la carrera Ajusta el valor del parámetro (Tiempo, Distancia, Calorías) durante la configuración.
Atajos de Velocidad Permite seleccionar directamente velocidades preestablecidas (e.g. 3,6,9, 12 km/h)

3. Modos de Entrenamiento (Funcionamiento)

A. Modo Manual

Este modo permite controlar la velocidad manualmente durante la carrera.

  1. Después de encender, espere a que la pantalla electrónica se inicialice y entre en el Estado de Espera Inicial.

  2. Presione el botón INICIO. La cinta de correr comenzará a una velocidad inicial preestablecida.

  3. Utilice los botones Velocidad + / - o los Atajos de Velocidad para ajustar la intensidad.

B. Modos de Cuenta Regresiva (Objetivos)

Estos modos permiten establecer un objetivo específico que la cinta contará hacia atrás.

Modo Objetivo Configuración
Tiempo Correr por un período determinado.

1. Desde el Estado de Espera, presione MODO hasta seleccionar Tiempo. El valor inicial (10:00 min) parpadeará.

2. Use Velocidad +/- para ajustar el tiempo deseado (rango: 5:00 a 45:00 min).

3. Presione INICIO para comenzar.
Distancia Correr una distancia específica.

1. Desde el Estado de Espera, presione MODO hasta seleccionar Distancia. El valor inicial (1.0 km) parpadeará.

2. Use Velocidad +/- para ajustar la distancia deseada (rango: 1.0 a 99.0 km).

3. Presione INICIO para comenzar.
Calorías Quemar una cantidad específica de calorías.

1. Desde el Estado de Espera, presione MODO hasta seleccionar Calorías. El valor inicial (50 Kcal) parpadeará.

2. Use Velocidad +/- para ajustar las calorías objetivo (rango: 20 a 990 Kcal).

3. Presione INICIO para comenzar.



C. Modo Programa Automático (P1 - P12)

Este modo utiliza programas de velocidad preestablecidos que varían automáticamente la intensidad (ver tabla detallada en el punto 5).

  1. Desde el Estado de Espera o la Configuración Inicial, presione el botón PROGRAMA repetidamente para seleccionar el programa deseado (P1 a P12). El tiempo inicial (10:00 min) parpadeará.

  2. Use Velocidad +/- para ajustar la duración total de la sesión (rango: 5:00 a 45:00 min).

  3. Presione INICIO para comenzar el programa.



4. Funciones de Seguridad y Ahorro de Energía

Bloqueo de Seguridad (Llave/Imán de Seguridad)

Funcionamiento: La llave de seguridad debe estar siempre colocada en la posición especificada de la consola para que la cinta funcione.

  • Advertencia: Si el imán de seguridad no está en su lugar, la pantalla mostrará "---" y emitirá un pitido de advertencia.

  • Emergencia: Si la llave de seguridad se retira durante el funcionamiento, el motor se detendrá inmediatamente y todos los datos de movimiento se perderán.

  • Reinicio: Vuelva a colocar el bloqueo de seguridad para reactivar la pantalla y el sistema.

Función de Suspensión (Ahorro de Energía)

Si la cinta de correr está detenida y no se detecta ninguna operación en la consola durante más de 10 minutos, el equipo entrará en modo de suspensión y la pantalla se apagará.

  • Para despertar la consola, presione cualquier tecla. La pantalla volverá al Estado de Espera Inicial.



5. Especificaciones de Programas y Parámetros (P1-P12)

La duración total de la sesión (establecida por el usuario) se divide en 10 períodos de tiempo iguales. La velocidad cambiará automáticamente en cada período según la tabla.


Período de Tiempo de Carrera y Descanso = Tiempo Total Establecido / 10 períodos


6. Rangos de Visualización Numérica

Parámetro Valor Inicial Rango de Ajuste Rango de Visualización
Tiempo (min:seg) 0:00 5:00 a 45:00 0.00 a 45:00
Velocidad (km/h) 0.0 N/A 1.0 a 14.0
Distancia (km) 0.0 1.0 a 99.0 0.0 a 99.9
Pulso (pulsos/min) P (sin valor) 72 72 a 199
Calorías (Kcal) 0 20 a 990 0 a 999



 7. Detección y Solución de Problemas (Mensajes de Error)


Código de Error Descripción del Problema Causa más Común Solución Recomendada
E01 Problema de Comunicación (Consola / Controlador) La línea de comunicación está dañada o bloqueada. Re-conecte o reemplace el cable de comunicación. Si la consola o el controlador no envían señal, cambie la unidad correspondiente.
E02 Falla de Voltaje en la Línea del Motor El cable del motor no está conectado. Revise y asegure la conexión del cable del motor. Si la falla persiste, cambie el controlador o el motor (si está defectuoso).
E03 No se Detecta Señal de Velocidad del Motor El cable del motor está desconectado. Revise y asegure la conexión del cable. Si la señal del controlador es anormal, cambie el controlador.
E05 Corriente Excesiva (Sobrecorriente) La carga impuesta en la máquina supera la corriente nominal del motor. Asegúrese de que el uso esté dentro de la capacidad del motor. Revise la estructura (bloqueos/resistencia). Reemplace el controlador si el sistema de limitación falla.
E07 Falla en la Detección del Bloqueo de Seguridad El imán de seguridad no está colocado. Coloque el imán de seguridad correctamente. Si el problema persiste, la electrónica del sistema de bloqueo podría estar fallando y debe ser reemplazada.

Solución de Problemas y Mantenimiento

1. Mensajes Comunes de Error (Códigos E)
Código de Error Descripción del Problema Causas Probables Acciones de solución
E01 Falla de Comunicación (Consola / Controlador) 1. La línea de comunicación (cableado) está bloqueada o dañada. Vuelva a conectar el cable de comunicación o reemplácelo.
2. La Consola (Electrónica) no emite señal. Reemplace la Consola.
3. El Controlador inferior no emite señal. Reemplace el Controlador.
E02 Falla de Voltaje del Motor 1. El cable del motor está desconectado. Verifique la conexión del cable del motor.
2. El Controlador tiene una anomalía de voltaje de salida. Reemplace el Controlador.
3. El motor está defectuoso. Reemplace el motor.
E03 No se Detecta Señal de Velocidad (Motor en funcionamiento) 1. El cable del motor no está conectado. Verifique la conexión del cable.
2. El Controlador tiene una señal de velocidad anormal. Reemplace el Controlador.
E05 Sobrecorriente del Motor 1. La carga del usuario excede la capacidad nominal de la cinta. Asegúrese de que el uso se mantenga dentro de los límites de corriente nominal.
2. Problemas estructurales/montaje que generan fricción o bloqueo. Inspeccione y corrija la estructura de la cinta de correr (e.g., revise rodamientos).
E07 Falla del Sensor de Seguridad 1. El imán/llave de seguridad está retirado o mal posicionado. Coloque el imán de seguridad correctamente en su lugar.
2. Mal funcionamiento electrónico del sistema de detección. Reemplace la electrónica.





2. Mantenimiento de la Banda de Rodamiento (Correa de Carrera)

A. Ajuste de Centrado de la Banda

Para realizar el ajuste, debe localizar los tornillos de ajuste en la parte trasera de la máquina. Gire los tornillos en incrementos de 1 a 2 vueltas y luego pruebe la banda corriendo sobre ella.

Problema Ubicación del Tornillo Dirección de Giro Repetir
Banda inclinada a la izquierda Tornillo de ajuste izquierdo Sentido del reloj(apretar) Repita hasta que la banda se centre.
Banda inclinada a la derecha Tornillo de ajuste derecho Sentido del reloj (apretar) Repita hasta que la banda se centre
B. Ajuste de Tensión de la Banda

Utilice los tornillos de ajuste en ambos lados (izquierdo y derecho) para modificar la tensión:


Problema Dirección de Giro (Ambos lados) Efecto
Banda demasiado ajustada (Causa resistencia fuerte) Gire 1-2 vueltas en sentido contra el reloj (aflojar). Afloje hasta que la banda no patine ni se detenga bruscamente.
Banda demasiado suelta (Causa deslizamiento o patinaje) Gire 1-2 vueltas en sentido contra el reloj(apretar). Apriete hasta que el deslizamiento desaparezca.



3. Lubricación de la Banda de Rodamiento

El uso regular de lubricante es crucial para el buen funcionamiento de la cinta.

  1. Ubicación: Aplique el lubricante directamente en el centro de la superficie inferior de la banda de rodamiento, justo sobre la tabla.

  2. Distribución:

    • Una vez aplicado, baje la banda de rodamiento.

    • Presione sobre el área de aplicación con las manos (o los pies) y haga girar la banda manualmente o encienda la máquina a baja velocidad.

  3. Resultado: Esto asegurará que el lubricante se distribuya uniformemente entre la banda y la tabla de correr.
